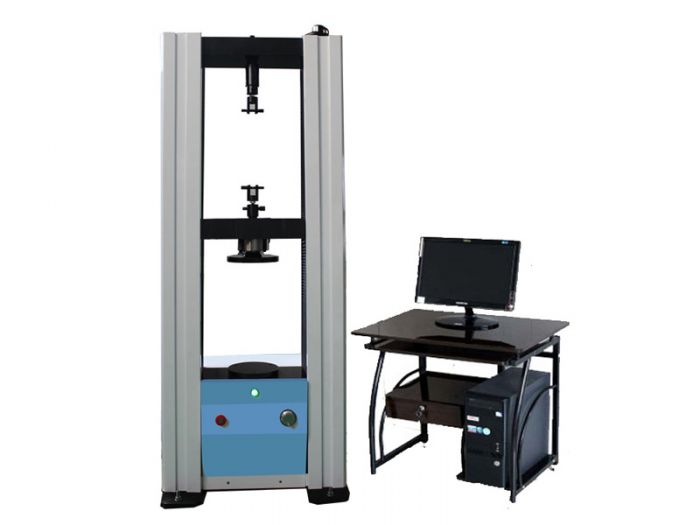

槍筒彈簧試驗機適用于氣彈簧的拉壓力、位移等強度試驗和分析?！禞B/T 7796彈簧拉壓試驗機》本標準規定了彈簧拉壓試驗機的術語和定義、要求、檢驗規則、標志和包裝等內容。

A.荷重元：50KN區間選配

B.力量解析度：1/10000

C.力量準確度：≤0.5%

D.力量放大倍數：7段自動切換

E.位移解析度：1/1000

F.位移準確度：≤0.5%

G.金屬引伸計解析度：1/1000

H.金屬引伸計準確度：≤0.5%

I.大變形引伸計準確度：±1mm

J.速度范圍：0.001-300mm/min(特殊測試速度亦可依客戶需求定制)

K.有效行程：900mm(不含夾持器、特殊測試空間亦可依客戶需求定制)

主機規格

A.高精度美國傳力力量傳感器: 0~50KN 。力量精度在±0.5 %以內。

B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100

C.動力系統:日本松下交流伺服電機+松下交流驅動器+蝸輪蝸桿減速機+滾珠絲桿。

D.控制系統: 采用Pulse Command控制方式使控制更精準速度控制范圍0.001~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

E.數據傳輸方式：RS232傳輸

F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。

G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H.豪華測試界面軟件可實現定速度、定位移、定荷重(可設定保持時間)、定荷重增率、定應力增率、定應變?cè)雎实瓤刂颇Ｊ郊由隙嚯A控制模式可滿足不同的測試要求。

I.測試空間:測試寬度約400 mm(標準規格)行走空間700mm(不含夾具)(標準規格)

J.全程位移: 編碼器2500 P/R，提升4倍精度采用LINE DRIVE編碼器抗干擾能力極強.位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm(需選購)
